DJI Phantom + Sony RX100

Un combo bien sympa pour s’amuser au pilotage et faire de l’image embarquée HD sans le grand angle et l’image Gopro

 Je profite d’une accalmie pour essayer mon nouveau jouet: Le Phantom, un quadcopter livré “ready to fly” qui permet d’embarquer une caméra type Gopro et de faire des images vues du ciel à petit budget.

Les drones sont de plus en plus utilisés dans l’industrie audiovisuelle mais cela demande un investissement conséquent pour celui qui veut faire quelque chose de sympa, sans compter la législation qui demande depuis peu des autorisations et un diplôme. J’en profite pour remercier JP Prod, pilote de drone averti et réalisateur de talent, pour son temps et ses conseils. Je remercie aussi Kaz Kang pour son retour d’expérience sur le Phantom utilisé avec le Sony RX100 et sa vidéo https://vimeo.com/57045097 qui m’a donné envie de tester ce duo gagnant:

phantom-mount4

Si le petit Phantom ne rivalise pas avec les drones professionnels, ce n’est pas non plus un jouet à mettre entre toutes les mains. D’une part il faut apprendre comment se gère les batteries Lipo et surtout il est nécessaire de l’utiliser avec beaucoup de prudence. Ses moteurs soulèvent 1kg (drone inclu) ce qui laisse la possibilité d’y ajouter jusqu’à 300g. Une Gopro, bien sûr, mais pour ma part j’ai fait le choix d’un compact léger avec stabilisation. Bluffé de voir sur internet la qualité des vidéos du RX100, j’étais enthousiaste de pouvoir envoyer en l’air le petit appareil ultra performant de Sony. Voilà donc mes 1ers tests de vols avec le Phantom, en essayant différentes méthodes de prise de vues, avec Gopro2 et RX100.

EDIT du 05/03/13 – Vidéo sans vent avec la monture anti-vibration:

Ces tests ont été réalisés avec un vent assez important de 12 à 18 noeuds, ils sont donc perfectibles. Débuter dans ces conditions n’est pas l’idéal (rafales), pourtant le Phantom s’est montré relativement stable et prévisible, très agréable à prendre en main.
J’ai essayé 3 types de montage sous le quadcopter: La Gopro2 dans son caisson fixé sous le Phantom, le RX100 avec une attache bricolée avec l’aide de mon voisin et enfin le RX100 vissé sur une monture anti-vibration achetée sur ebay.

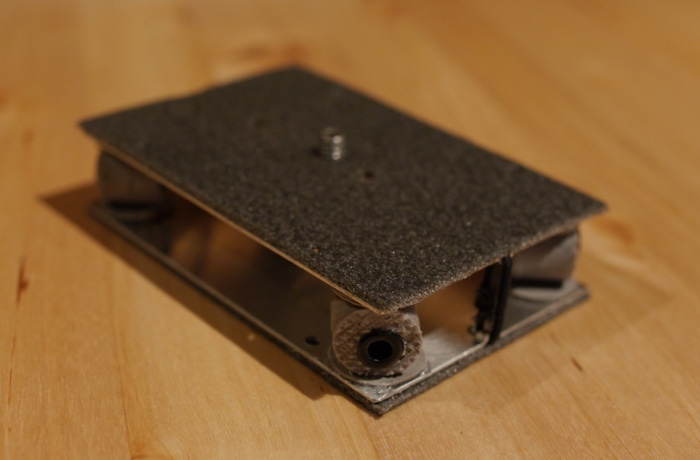

phantom-stab1

Les images ont été stabilisées avec After-Effect: J’ai choisi volontairement de ne pas garder les rushs “bruts” (et beaucoup plus tremblant) dans ma vidéo car seul le résultat final m’intéresse. J’ai donc tourné en 1080p 50fps pour passer au final en 720p 24fps. Le slow-motion permis par le 50p permet de renforcer la stabilisation. Je dois encore faire des tests mais il semble que cela fonctionne mieux avec le RX100 lorsque la fonction “Steady’ (stabilisation OIS) est sur OFF. Il y a 3 positions, active, standard et off. Je n’ai pas encore essayé en standard.

TEST 1: Gopro2

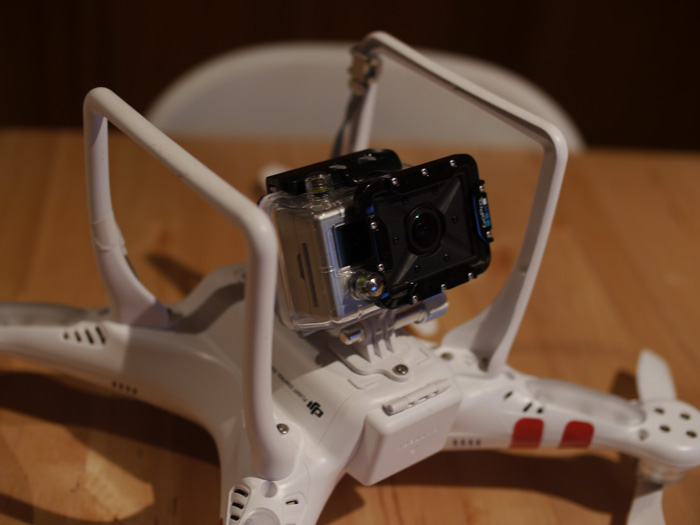

phantom-gopro

TEST 2: fixation bricolée

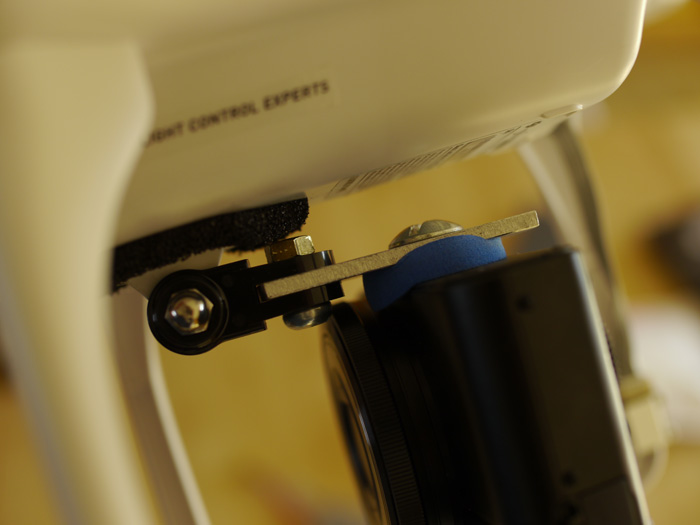

phantom-mount1

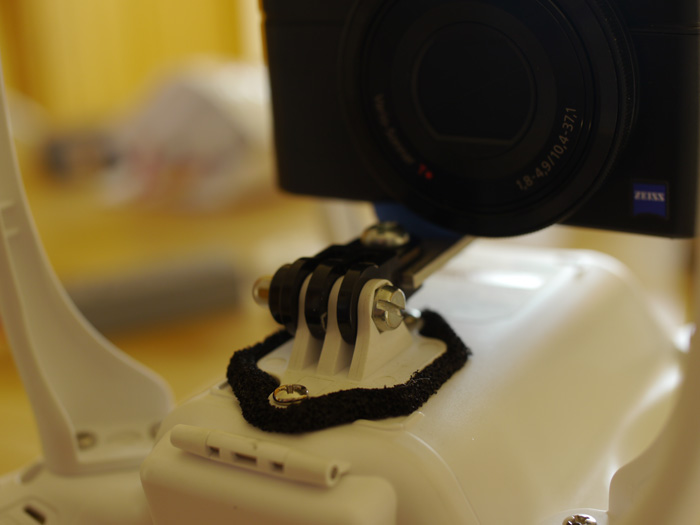

phantom-mount2

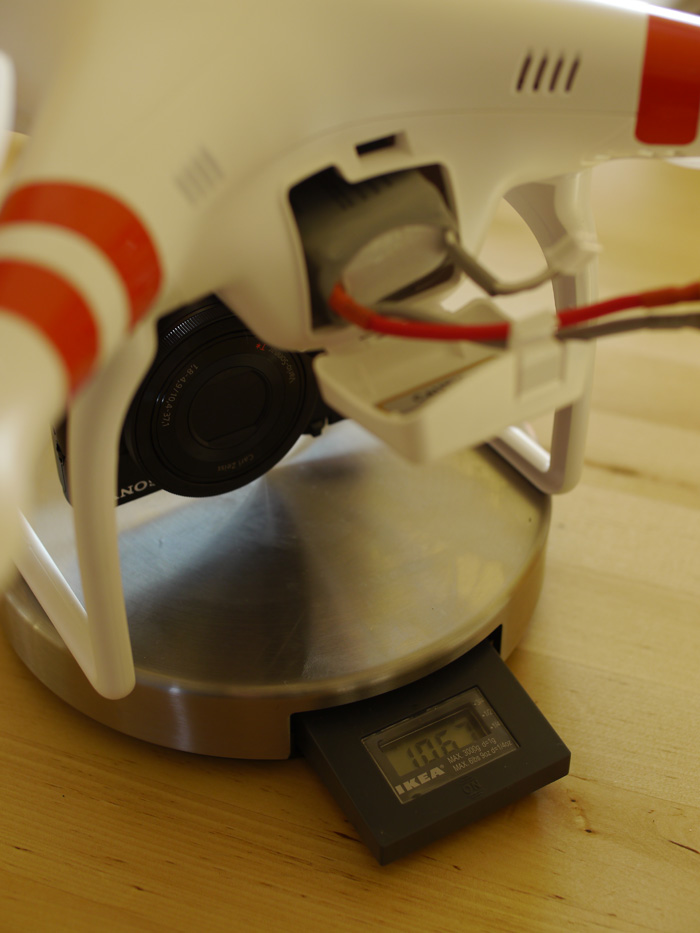

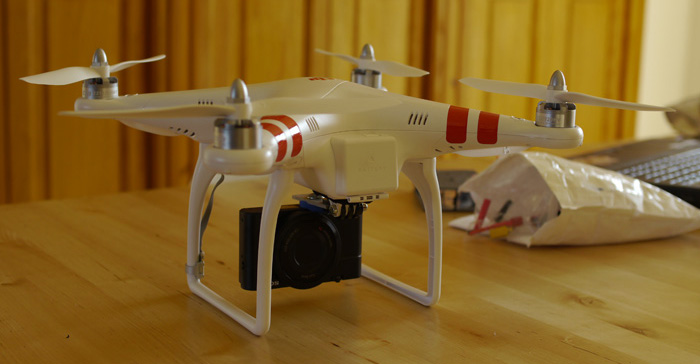

1067g à la pesée.. Un peu plus que la limite constructeur conseillée de 1kg:
phantom-mount3

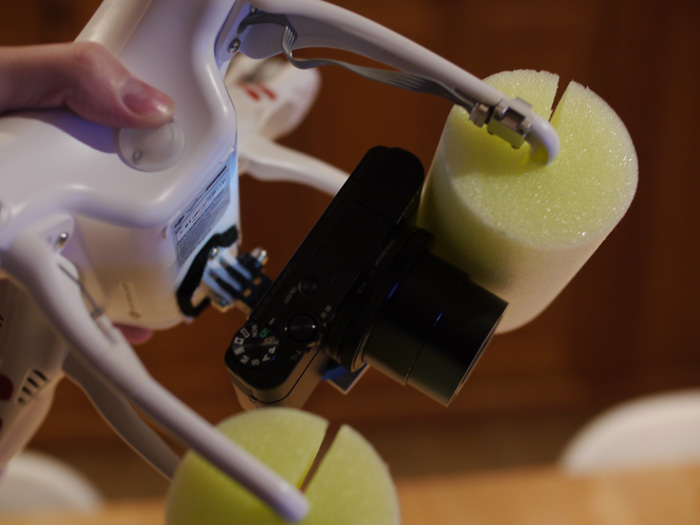

Afin de diriger le RX100 vers le sol j’ai ajouté des renforts en mousse sur les pieds pour que l’objectif du RX100 ne se cogne pas sur le sol (à modifier car l’ensemble ne tient pas super bien debout lorsque le sol est accidenté) :
phantom-mount5

TEST 3: Monture anti-vibration

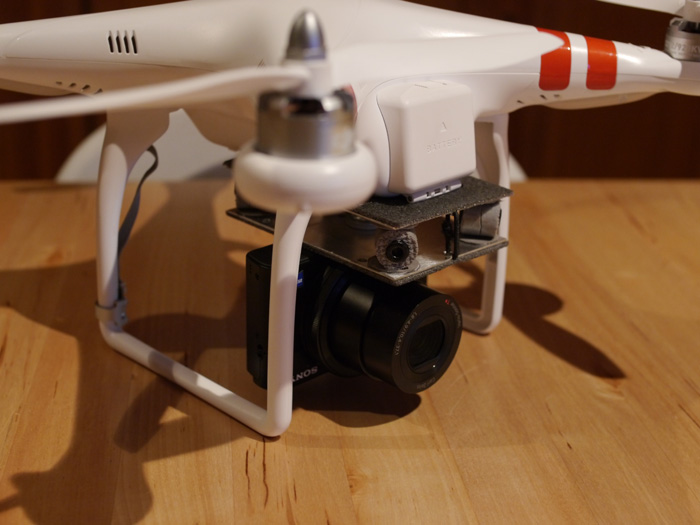

phantom-stab2

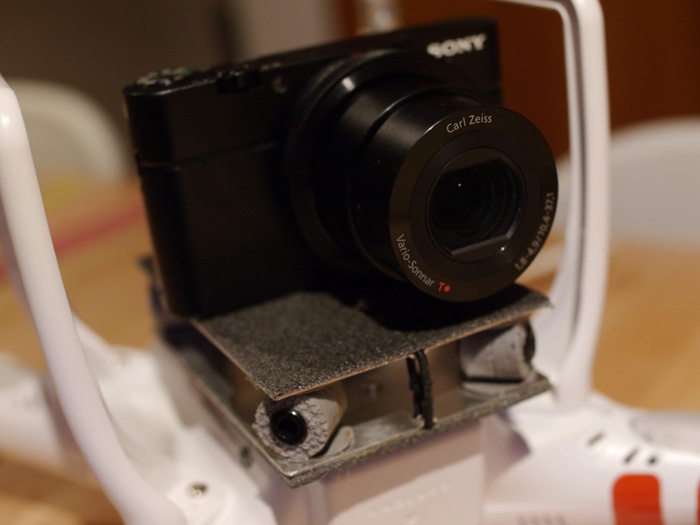

phantom-stab3



CONCLUSIONS:

Comme on peut le voir sur les vidéos, il y a encore beaucoup de vibrations et plusieurs modifications sont à tester. Voilà ce que j’ai pu observer et les solutions que je pense apporter:
[one_third]
Gopro2

> Trop d’effet “jello”, l’image se brouille du fait des rotations des pales.

Équilibrage des hélices
Remplacement des hélices du kit par des Graupner 8×5.
[/one_third]
[one_third]
RX100 fixation maison

> Le focus semble ne pas pouvoir se faire
> trop de micros vibrations

Essais de joints anti-vibrations entre les fixations (type sorborthane ou gel absorbant)

Tests des différents réglages de focus de l’appareil et de stabilisation.
[/one_third]
[one_third_last]
RX100 monture anti-vibration

> Encore quelques vibrations (micro tremblements visibles en ralentissant les 50p).

Je dois tester les différents modes OIS de l’appareil.
[/one_third_last]

Les résultats les plus propres sont obtenus avec le RX100 et la monture anti-vibration. De plus, filmer à 50p permet de ralentir par 2 la vidéo ce qui a pour effet de diminuer le tremblement de l’image.

Pour les prochains tests:

  • Tout d’abord le vent était trop important: Bien que la stablisation After-Effect permette de rattraper un peu l’image, le Phantom ne tenaient pas les rafales. Le mode GPS rectifie automatiquement sa position pour limiter ses écarts mais ce n’est pas rassurant pour les 1ers vols. On atteint ici sa limite d’utilisation (environ 15 nœuds).
  • Pour les essais Gopro l’effet de “jello” (gelée anglaise) est trop important. Le phénomène est connu et se règle apparemment en équilibrant les hélices. Il faut que le poids soit identique entre les 2 pales de l’hélice.
  • Je vais également tester de nouvelles hélices plus robustes que celles du kit, des Graupner “E-props” en 8×5.
  • Peut-être que le mode “Steady Active” du RX100 ne convient à la rectifications de mouvements trop saccadés et trop rapides, ce qui à pour effet un flou de l’image. Je dois essayer en standard et en le désactivant.
  • Idem pour l’auto-focus: Je dois trouver le meilleur réglage pour qu’il ne galère pas trop lorsque ça bouge.
